بالابرهای ساختمانی (Construction Hoists) تجهیزات حیاتی برای جابجایی مصالح، ابزار و کارگران در پروژههای ساخت و ساز، به ویژه در سازههای بلند، هستند. انتخاب نوع مناسب بالابر، رعایت استانداردهای ایمنی و اجرای صحیح نصب، از ارکان اصلی مدیریت ایمنی و زمانبندی پروژه محسوب میشود.
۱. انواع اصلی بالابرهای ساختمانی
بالابرهای ساختمانی بر اساس نیروی محرکه و کاربرد به دو دسته اصلی تقسیم میشوند:
الف) بالابرهای باری (Material Hoists)
این بالابرها منحصراً برای جابجایی مصالح ساختمانی (مانند سیمان، آجر، شن و ماسه) و ابزار کار طراحی شدهاند و به هیچ وجه برای حمل افراد مجاز نیستند.
- انواع:
- بالابرهای کابلی (Cable Hoists): از سیم بکسل و قرقره برای بالابردن سکوی بار استفاده میکنند. رایجترین نوع در پروژههای کوچک و متوسط.
- بالابرهای بالکندار: دارای یک سکوی کوچک در جلوی نمای ساختمان برای تخلیه مستقیم مصالح به طبقات.

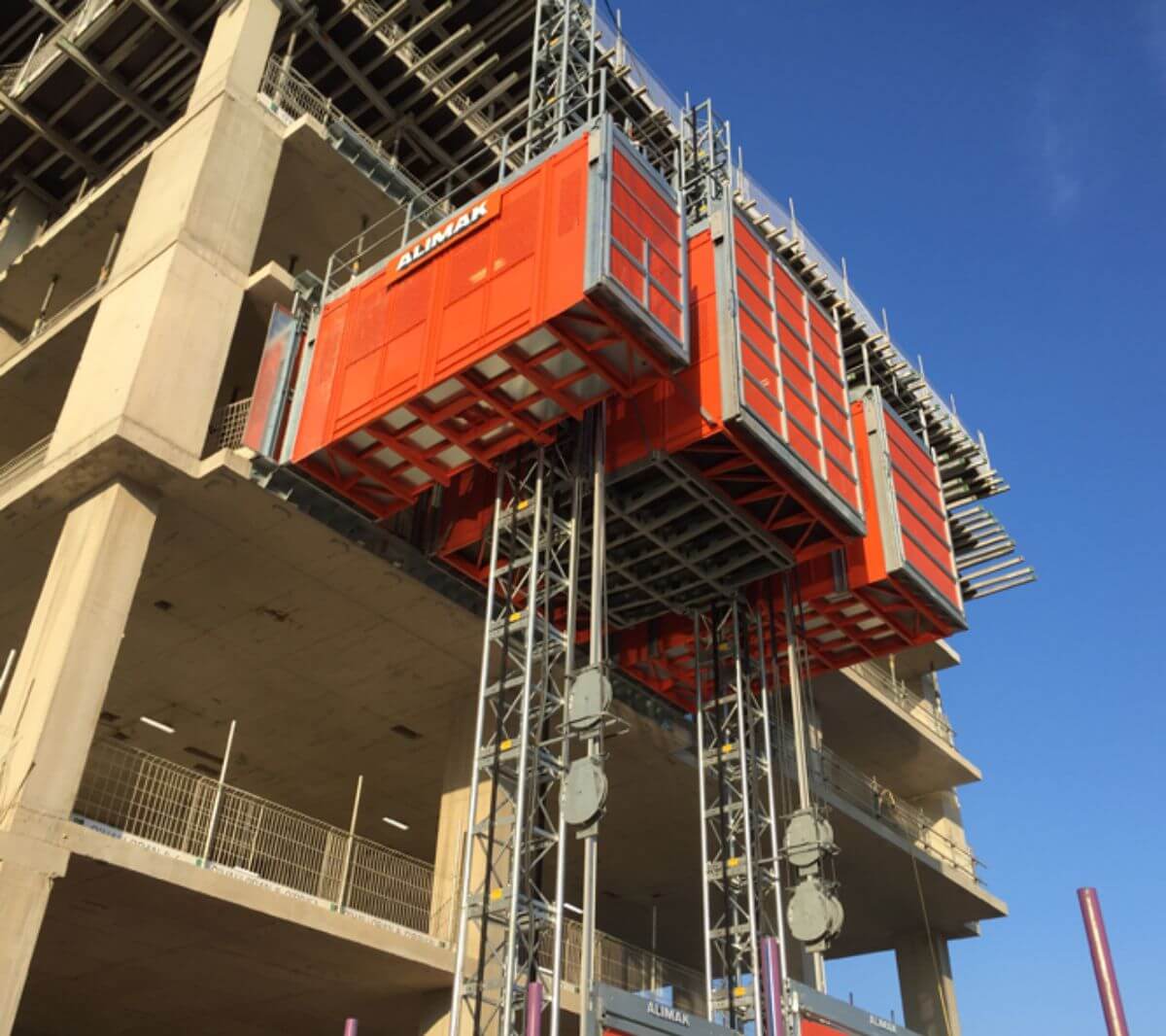

ب) بالابرهای نفربر/مصالحبر (Personnel and Material Hoists)
این بالابرها که اغلب به عنوان آسانسورهای ساختمانی شناخته میشوند، دارای کابین محصور و سیستم ترمز ایمنی هستند و میتوانند هم کارگران و هم مصالح را جابجا کنند.
- سیستم محرکه: عمدتاً از نوع دنده و شانه (Rack and Pinion) هستند. موتور و سیستم دنده روی کابین نصب شده و کابین در طول دکل (Rack) بالا میرود.
- مزایا: ایمنی بالا برای نفرات، قابلیت رسیدن به ارتفاعات بسیار زیاد، نصب و دمونتاژ آسانتر نسبت به آسانسورهای دائمی.
ج) بالابرهای بدون موتور (Non-Powered Hoists)
این نوع بالابرها معمولاً دستی یا با وینچهای ساده کار میکنند و برای بالا بردن بارهای بسیار سبک یا برای نصب تجهیزات در ارتفاعات کم استفاده میشوند. این دسته در پروژههای ساختمانی بزرگ نقش حداقلی دارند.
۲. استانداردها و مقررات ایمنی (اجباری)
ایمنی بالابرهای ساختمانی توسط سازمانهای بینالمللی و ملی نظارت میشود. رعایت این استانداردها برای پیشگیری از حوادث مرگبار ضروری است.
الف) استانداردهای مرجع
- ANSI/ASME A92 (آمریکا) و EN 12158 و EN 12159 (اروپا): این استانداردها الزامات طراحی، ساخت، نصب و بازرسی دورهای بالابرها را تعیین میکنند.
- مقررات وزارت کار: در بسیاری از کشورها، استفاده از بالابرها تحت نظارت مستقیم مقررات ایمنی و بهداشت کار است.
ب) الزامات کلیدی ایمنی (نقاط بحرانی)
- سیستم ترمز ایمنی (Safety Brake): در بالابرهای دنده و شانهای، وجود یک ترمز ایمنی مجزا و مستقل از موتور (مانند ترمز پاراشوت) که در صورت افزایش سرعت از حد مجاز یا خرابی دنده، فعال شده و کابین را قفل کند، الزامی است.
- کنترل حد نهایی (Limit Switches): سوئیچهایی که از حرکت بیش از حد کابین در بالا و پایین چاه جلوگیری میکنند.
- سیستم قفل درب (Gate Interlocks): قفلهای الکترومکانیکی که اجازه حرکت بالابر را نمیدهند مگر آنکه تمام دربهای طبقات و درب کابین کاملاً بسته شده باشند.
۳. شیوه نصب و الزامات فنی دکل
نصب صحیح دکل بالابر (به ویژه در بالابرهای دنده و شانهای) مهمترین مرحله اجرایی است.
الف) فونداسیون و دکل
- فونداسیون: بالابر باید روی یک فونداسیون بتنی محکم و کاملاً تراز نصب شود که توانایی تحمل بارهای استاتیک (وزن بالابر و دکل) و بارهای دینامیک (وزن بار حین حرکت و نیروی باد) را داشته باشد.
- ترازبندی دکل: دکل باید در تمام طول خود کاملاً عمودی و تراز باشد. کوچکترین انحراف میتواند باعث سایش غیرطبیعی دنده و لرزش شدید شود.
ب) اتصال به ساختمان (Ties)
- نقش: دکل باید در فواصل مشخص (معمولاً هر 10 تا 20 متر، بسته به مدل و نیروی باد) توسط اتصالاتی به نام Ties به سازه اصلی ساختمان متصل شود.
- الزامات: این اتصالات باید به نقاط سازهای مستحکم (مانند ستونها یا دالهای بتنی) وصل شوند و باید قابلیت تحمل بارهای جانبی (مثل باد) را داشته باشند.
ج) نصب و مونتاژ
- سکوی نصب: برای افزایش ارتفاع دکل در حین پیشرفت ساخت، از یک سکوی نصب بالایی استفاده میشود که توسط موتور بالابر کنترل میشود و به کارگران اجازه میدهد تا بخشهای جدید دکل را در ارتفاع بالا با ایمنی نسبی نصب کنند.
۴. هزینهها و انتخاب بهینه
هزینه و انتخاب بالابر باید با توجه به مدت زمان پروژه و حجم کار سنجیده شود:
معیار | بالابر باری کابلی (ساده) | بالابر نفربر/مصالحبر (دنده و شانهای) |
هزینه مالکیت/اجاره | پایین | بالا |
ارتفاع قابل دسترسی | محدود (مناسب ساختمانهای زیر 10 طبقه) | نامحدود (مناسب برجها و آسمانخراشها) |
ایمنی برای نفرات | کاملاً غیرمجاز و ناایمن | بالا (دارای کابین محصور و ترمز پاراشوت) |
سرعت جابجایی | پایین | متوسط تا بالا |
توجیه اقتصادی | پروژههای کوچک و متوسط با نیاز کم به جابجایی نفرات | پروژههای بزرگ با تردد زیاد کارگران و نیاز به سرعت بالا |
۵. بازرسی، بهرهبرداری و نگهداری
ایمنی بالابرها به شدت به بازرسیهای دورهای و نگهداری وابسته است.
الف) بازرسی قبل از بهرهبرداری و دورهای
- بازرسی اولیه: قبل از راهاندازی، مهندس ناظر یا بازرس مستقل باید تمام موارد ایمنی (از جمله فونداسیون، اتصالات دکل و عملکرد ترمز ایمنی) را تأیید کند.
- بازرسی روزانه (توسط کاربر): اپراتور باید هر روز قبل از شروع کار، موارد سادهای مانند عملکرد دربها، کلیدهای حد و کابلها را بررسی کند.
- بازرسیهای پس از افزایش ارتفاع: پس از هر بار افزایش ارتفاع دکل و نصب اتصالات جدید، بازرسی مجدد اتصالات نصب شده الزامی است.
ب) نگهداری و اپراتوری
- اپراتور مجاز: تنها افرادی که آموزشهای لازم را دیدهاند و گواهینامه بهرهبرداری دارند، مجاز به استفاده و کنترل بالابر هستند.
- ثبت وقایع: هرگونه نقص فنی، تعمیر یا بازرسی باید در دفترچه وقایع بالابر ثبت شود.
- حفاظت در برابر باد: در سرعتهای بالای باد (مانند 70 کیلومتر بر ساعت)، استفاده از بالابرها باید متوقف شود و کابین در پایینترین نقطه پارک شود تا از نیروی جانبی شدید بر دکل جلوگیری شود.
